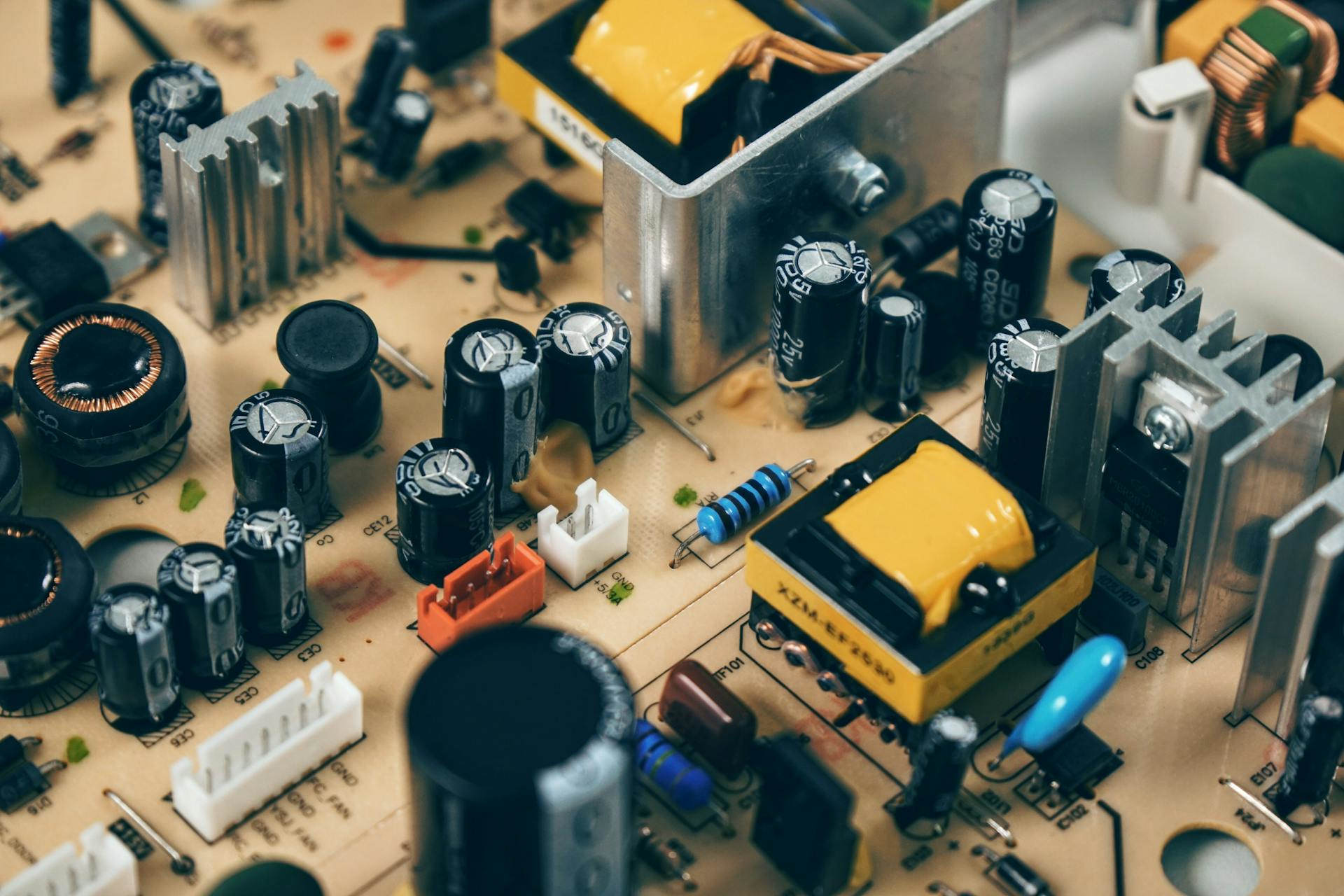

Elektronika je kao slagalica: Od sitnih, ali izuzetno važnih “kockica” sklapamo složene uređaje, predajnike, prijemnike, filtere, antene itd. Svaki radio-amater često započinje svoj put učenjem o nekoliko ključnih komponenti. Upoznajte najosnovnije elektronske delove – otpornike, kondenzatore, diode i tranzistore, bez kojih nijedan „uradi sam“ projekat ili popravka ne bi bili mogući!
Otpornik – kontrolor protoka struje
Otpornik je elektronska komponenta koja ograničava količinu električne struje u kolu. Skoro svaka šema ima bar nekoliko otpornika: podešavaju nivo signala, ograničavaju napon, štite druge delove od prevelike struje…
- Obeležavanje: Uglavnom prstenovima u boji (na malim), ili brojevima (kod SMD).
- Jedinična mera: Om (Ω).
- Primer iz prakse: Za LED lampicu – otpornik štiti LED od pregorevanja.
Uticaj na kolo: Previše mali otpor – prevelika struja, previše veliki otpor – struje skoro nema: balans je ključ!
Kondenzator – čuvar i filter električne energije
Kondenzator skladišti i oslobađa električnu energiju. Može jednim potezom popraviti šum na napajanju, ili omogućiti prolaz samo određenim frekvencijama – zato je neizostavan u svim radio i audio krugovima.
- Obeležavanje: Kapacitet u pikofaradima (pF), nanofaradima (nF) ili mikrofaradima (μF).
- Polarizovani / nepolarizovani: Elektrolitski kondenzatori imaju plus i minus pol (obratiti pažnju!). Keramički/folijski rade u oba smera.
- Koristi se za: Spajanje signala (vezni kondenzatori), filtriranje šuma, podešavanje frekvencije u oscilatorima.
Pažnja: Uvek proverite polaritet kod elektrolitskih kondenzatora – mogu da “eksplodiraju”!
Dioda – električni kontrolni ventil
Dioda dozvoljava da struja prolazi samo u jednom smeru. U elektronici štiti uređaje od pogrešnog napona, važna je u ispravljačima, a specijalne diode (Zener, LED) imaju još zanimljivih primena.
- Obeležavanje: Prsten ili druga boja na kućištu označava katodu (negativni kraj).
- Ispravljač: Dioda ispravlja naizmeničnu struju u jednosmernu u napajanju.
- LED dioda: Emituje svetlo – radi kao signalna lampica, indikator, ili čak kao detektor signala u osnovnom radio-prijemniku (detektor).
Testiranje: Obična dioda propusta struju samo iz “plusa u minus”; LED dioda takođe svetli samo u tom smeru!
Tranzistor – minijaturni elektronski prekidač i pojačivač
Tranzistor je u srcu svake moderne elektronike. Može raditi kao pojačivač signala ili kao prekidač (uključuje ili isključuje deo kola). Bez tranzistora nema predajnika, baluna, filtera, audio pojačala…
- Obeležavanje izvoda: Baza (B), kolektor (C), emiter (E)
- Korišćenje u praksi: Mala struja na bazi omogućava veću struju između kolektora i emitera (pojačanje signala, upravljanje relejima, itd.)
Napomena: Ako tranzistor pogrešno okrenete u šemi, neće raditi ili će se pregrejati!
Kako prepoznati i proveriti komponente?
- Otpornici: Obeleženi sa više šarenih prstenova – koristite kalkulator boja ili tabelu.
- Kondenzatori: Mali broj i slova, elektrolitski obavezno imaju “+” na telu ili kraćem terminalu.
- Dioda: Prsten označava kraj na koji struja IZLAZI (katoda).
- Tranzistor: Proveravajte redovno prema šemi ili dokumentaciji na internetu koja je baza, kolektor i emiter.
Uz pomoć multimetra uvek proverite otpor, ispravnost diode i osnovnu funkciju tranzistora – korisna rutina pre svakog sklapanja!
Zaključak
Razumevanje ovih osnovnih elektronskih komponenti je prvi i najvažniji korak u konstrukciji i popravci amaterskih uređaja. Kada savladate gde i kako ih koristiti, otvoriće vam se magični svet elektronike.
