Da li ste se ikada zapitali zašto vam koaksijalni kabl nekad “lovi” smetnje, greje se ili pravi čudne probleme pri radu sa antenama poput dipola, jagija i sl. ? Rešenje je često jednostavnije nego što mislite – zove se balun 1:1. Saznajte zašto je ovaj mali komad opreme važan za svakog radio-amatera, kako funkcioniše i kako ga možete lako napraviti!
Šta je balun?
Reč balun dolazi od engleskih reči balanced (izbalansirano) i unbalanced (neizbalansirano), što govori dosta o njegovoj ulozi. Osnovna funkcija baluna je sprečavanje nepoželjnih struja na spoljnjem omotaču kabla, što donosi čitav niz praktičnih benefita. Konkretno, balun 1:1 se koristi tamo gde antena ima balansirani ulaz (na primer, standardni dipol ili jagi), a dovod nam je tipičan koaksijalni kabl RG-58, RG-213 ili sličan (koji je po svojoj konstrukciji nebalansiran).
Zašto je bitan?
- Eliminiše smetnje – Sprječava protok tzv. „common-mode“ struje po plaštu koaksijalca, koje mogu stvarati RF smetnje u vašem sistemu (ili komšijinom TV-u!).
- Poboljšava zračenje antene – Bez baluna deo signala „beži“ niz kabl, pa koaksijalac nepotrebno zrači. Balun to sprečava, angažovanjem punog potencijala vaše antene.
- Štiti opremu – Smanjuje mogućnost RF „šokova“, mikrofonije i peckanja uređaja od povratne struje.
Gde se najčešće koristi balun 1:1?
- Na klasičnim dipol antenama
- Na yagi antenama koje imaju balansirani ulaz (direktno na dipol elemenat)
- Na raznim varijantama vertikalnih antena kada želimo da izolujemo vod od uzemljenja
Dobar balun često pravi razliku između prosečnog i izvanrednog signala na bandu!
Kako funkcioniše balun 1:1?
Osnovni princip rada prigušnice, iliti baluna 1:1 jeste da diferencijalna struja (koristan signal) prolazi kroz koaksijalni kabl bez ikakvih poteškoća, a common-mode struje koje se pojavljuju na oklopu coax-a se suočavaju sa visokom impedansom koja ih zaustavlja. Prihvatljiva vrednost ove impendanse za common-mode struju je preko 1k om, a izuzetno efikasni baluni kreću se u granicama 4-5k om-a. Šta to znači? On onemogućava pojavu neželjenih struja tako što praktično „forsira“ da struja kroz oba kraka antene bude jednaka i u suprotnom smeru. Na taj način signal ide samo tamo gde treba – kroz antenu! Iako postoje i drugi tipovi baluna (npr. balun napona, baluni sa različitim transformacionim odnosima poput 4:1, 9:1 itd.), za klasične dipole i jagi antene balun 1:1 je univerzalno i provereno rešenje.
Samogradnja jednostavnog 1:1 baluna
Potrebno:
- RG-58, RG-213 kabl ili drugi odgovarajući koaksijalni kabl (usklađeno sa snagom i frekvencijskim opsegom)
- Feritni torus (tip FT-240-43 je odličan za HF, sa malim snagama dobro ide i FT-140-43) – može i dva, za veću efikasnost
- Vreme izrade: ~10 minuta
Izrada:

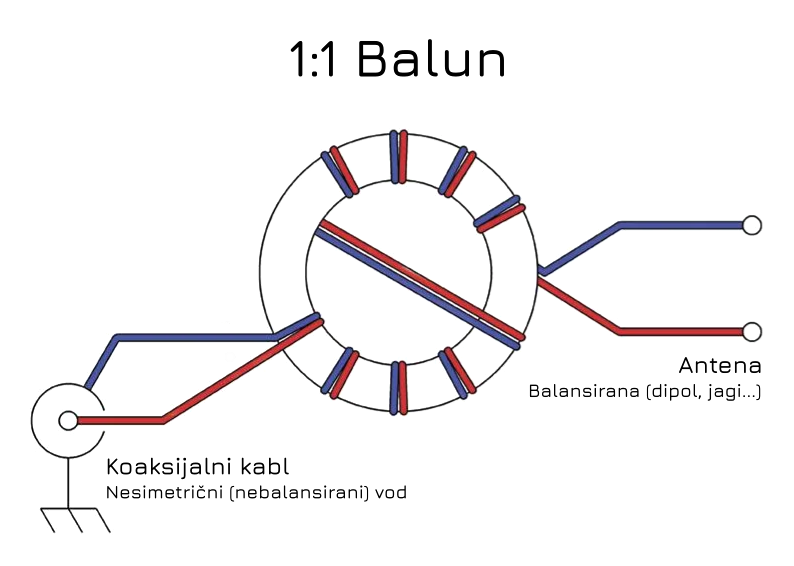

- Namotajte 10-12 navojaka koaksijalnog kabla kroz feritni prsten prema slici. Neka namotaji budu ravni i zategnuti uz prsten.
- Krajeve kabla zalemite ili postavite odgovarajuće konektore ka anteni i radio uređaju.
- Zatvorite balun u malu vodootpornu kutiju (po želji), ili ga samo zaštitite pvc trakom od vlage i mehaničkih oštećenja.
Saveti:
- Za veće snage koristite deblji kabl i kvalitetniji ferit (npr. FT240-43).
- Za VHF/UHF eksperimente koristite manje dimenzije prstena i kraće kablove.
Zaključak
Balun 1:1 je skriveni heroj u antenskom sistemu: sprečava smetnje, štiti vašu opremu i osigurava da signali idu tačno gde treba – u etar! Uložite malo truda i napravite ga sami – razlika u radu na bandu biće očigledna. Budite slobodni da pitate za pomoć svoj lokalni klub ako zatreba pomoć pri izradi!
